Os tubos do manómetro podem ter 3 formas distintas sendo que o tubo em espiral é usado para baixas pressões e o tubo em hélice é usado para altas pressões.

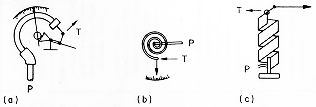

Tubo em C -figura a, Tubo em espiral - figura b e Tubo em Hélice - figura c.
 |
 |

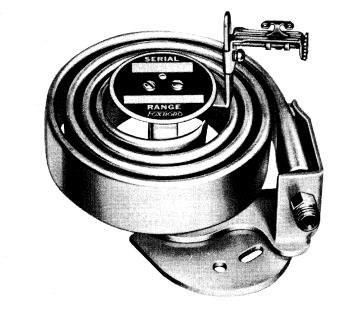

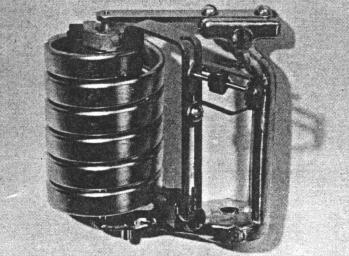

| Tubo em hélice | Tubo em espiral |
Os materiais que constituem o tubo podem ser um metal ou uma liga metálica desde que permitam a elasticidade deste. De seguida apresenta-se uma tabela com alguns dos materiais que normalmente são usados bem como as suas aplicações.
|
Gama de pressões (Psi)
|
Material usado nos tubos
|
Aplicação recomendada |
|
15 - 1 000
|
Bronze fosforoso
|
Ar, acetona, benzina, salmoura, ácido bórico, butano. álcool, éter, gasolina, azoto, vapor de água, ácido tánico, água, óleos, etc. |
|
100 - 10 000
|
Cobre berílio
|
Oxigénio e todos os fluídos referidos anteriormente. |
|
15 - 1 500
|
Aço de liga (SAE 4130 G150) |
Amónia, acetileno, cloro (seco), gasolina, querosene, vapor de água e outros meios não corrosivos para o aço carbono. |
|
15 - 1 500
|
Aço inox Tipo 316 30L (por extrusão) |
Óleos com enxofre, hidrogénio, água oxigenada, ácido acético, ácido cítrico, formaldeído e anidrido carbónico (húmido). |
| 1 000 - 10 000 |
Aço inox Tipo 316 30L (por furação) |
Ácido carbólico e outros meios não corrosivos para este material. |
| 1 000 - 10 000 |
Aço inox Tipo 431 |
Nitrato de amónio, etc. |
| 15 - 100 000 | "K" Monel | Salmoura, água do mar, cloro (seco), clorato de amónio, bromo (seco), cloreto de cálcio, cloreto de sódio, tetracloreto de carbono, etc. |
