É fundamental, para qualquer medidor, que a calibração seja de boa qualidade e que seja frequente.
O software de calibração vem normalmente incluido com o instrumento. A calibração permite que os parâmetros do sensor sejam guardados em ficheiros de dados. Deste modo, é possível efectuar um registo completo das sucessivas alterações de parâmetros.
O processo de calibração é baseado no conceito de corpo negro e na lei de Planck (ou uma aproximação), de forma a estabelecer uma relação entre o sinal de saída e a temperatura:
T = B / [A + ln(E) - ln(S)]
Onde

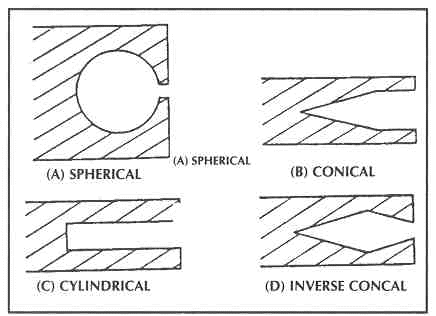

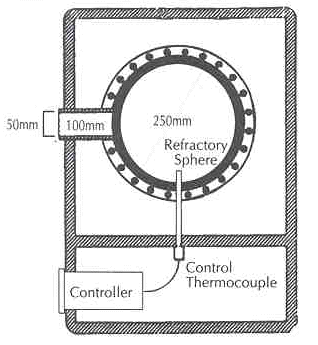

Calibrador de corpo negro. Tipos de cavidades.
As técnicas de calibração podem ser de: um ponto, dois pontos, ou três pontos.
CALIBRAÇÃO DE UM PONTO
Este tipo de calibração deve ser usado quando se está a trabalhar com uma única temperatura de processo e as leituras do sensor necessitam de um offset para serem calibradas com uma temperatura conhecida. Este offset é aplicado a todas as temperaturas ao longo da gama de medida.
CALIBRAÇÃO DE DOIS PONTOS
Este tipo de calibração deve ser usado quando o sensor tem de ser corrigido para duas temperaturas processuais. Neste caso há que corrigir tanto o declive da curva como a sua ordenada na origem. Este processo é ilustrado na figura abaixo:

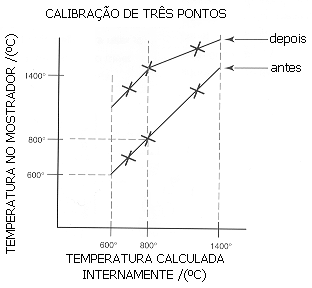

CALIBRAÇÃO DE TRÊS PONTOS
Quando num processo se trabalha com várias temperaturas processuais, e se pretende que o sensor dê o valor correcto em três temperaturas do processo, usa-se a calibração de três pontos. São traçadas dois segmentos de recta de calibração de acordo com o ilustrado:
A calibração é um processo importante porque permite testes de diagnóstico regulares, que podem também incluir testes à voltagem fornecida, e testes ao tempo de resposta. Isto permite determinar se um sensor está a funcionar ou não de forma óptima. Além disso, é um proceso de prevenção a possíveis avarias.
Os aparelhos usados para corrigir a emissividade do medidor chamam-se calibradores de corpo negro. Estes podem ser de dois tipo: calibradores standard primários e calibradores standards de referência. Ambos estão de acordo com as normas regulamentares, mas enquanto os primeiros consistem de uma sonda certificada que é introduzida na cavidade de radiação, os segundos consistem de termómetros certificados para calibração cujo comportamento deve ser comparado com o do medidor.

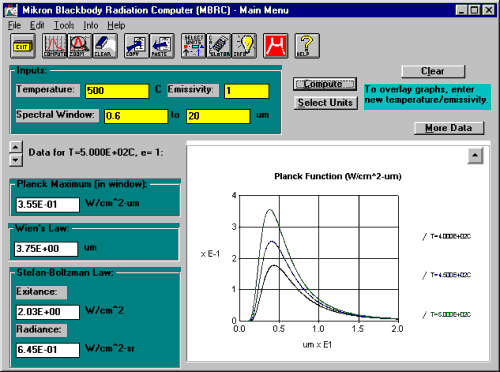

O screenshot de um destes programas é:
