CIRCUITO DE MEDIDA

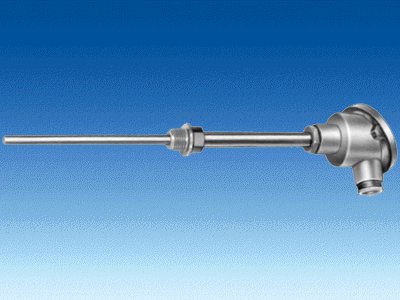

O método mais comum de medição da variação da resistência de um termómetro de resistência usa um circuito em ponte de wheatstone com dois ou três fios tal como mostra a figura 1.

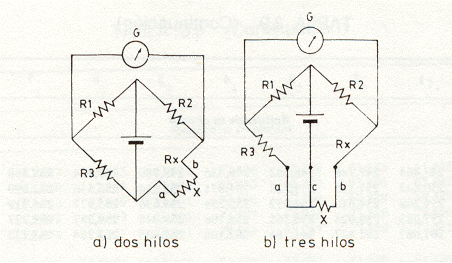

Figura 1 - Tipos de circuito da ponte de wheatstone para um termómetro de resistência.

A ponte é constituída por três resistências conhecidas (R1, R2 e R3) e pela resistência desconhecida Rx-termoresistência. Para determinar o valor de Rx, ajusta-se a resistência variável R3 até que o desvio do galvanómetro G seja nulo - ponte em equilíbrio. A montagem com três fios é mais utilizada na prática porque a medição não é afectada pelo comprimento dos fios nem pela temperatura.

A medição automática da resistência e por conseguinte da temperatura, é portanto, levada a cabo através de instrumentos autoequilibrados que utilizam um circuito de ponte de wheatstone (ver figura 2).

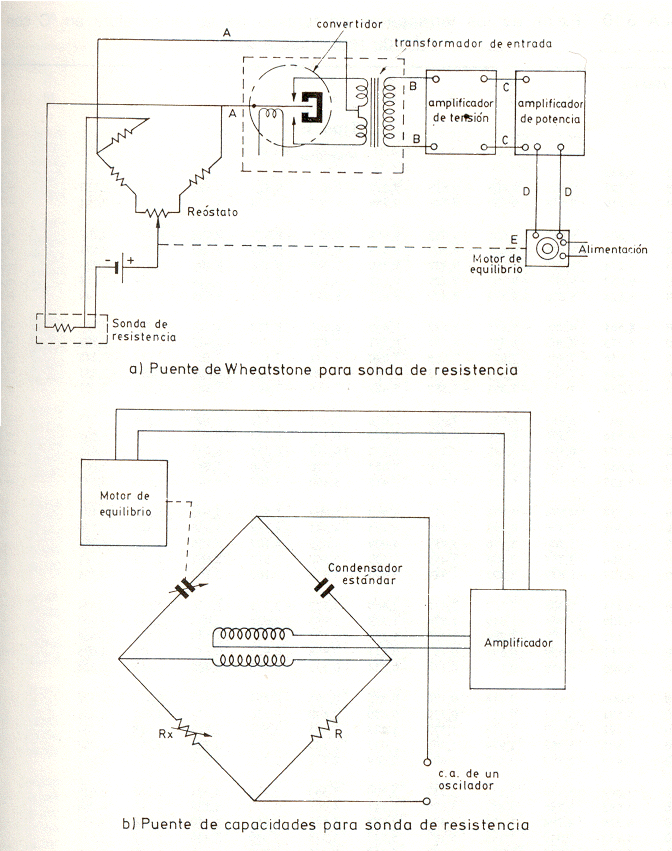

Figura 2 - Circuitos autoequilibrados de medição de temperatura com um termómetro de resistência.
