SIMULAÇÃO

Nesta secção encontrará material para carregar no seu PC que será certamente útil na compreensão dos conceitos da Termodinâmica. Pode ligar-se também a sites da WEB.

1. Equilíbrio de fases:

SOPE.EXE

É um programa de utilização expedita para ambiente DOS. Permite visualizar (e calcular) as regiões PVT da existência do gás, do líquido e do equilíbrio líquido-vapor (em sistemas de um componente e binários). As substâncias incluidas são: hidrogénio, argon, azoto, oxigénio, monóxido de carbono, dióxido de carbono, sulfureto de hidrogénio, metano, etano, propano, n-butano, i-butano, n,i-pentano, n-hexano, n-pentano, n-decano, etileno, propileno, 1-buteno, acetileno, propino, propadieno, benzeno e tolueno. As equações de estado que podem ser utilizadas nos cálculos são: a do gás perfeito, a de van der Waals (VDW), a de Redlich-Kwong,  a de Soave-Redlich-Kwong,  a de Peng e Robinson, e a de KSLA 4G desenvolvida nos laboratórios da SHELL e que é da família das equações de VDW. Uma das principais características e a mais interessante é a visualização rápida dos resultados.

O programa foi desenvolvido nos laboratórios da  SHELL / Koninklijke, Amesterdão com objectivos de aprendizagem e de aplicações práticas a reservatórios de misturas combustíveis - incluindo o gás natural.

APLICAÇÕES

Dada a sua versatilidade e facilidade de utilização (refira-se um excelente menu de ajuda on line /premindo a tecla h/ ) o utilizador pode efectuar com grande facilidade cálculos de todos os tipos de problemas do equilíbrio líquido-vapor:

Na prática  o programa poderá ter algum interesse no projecto de equipamento - Colunas de destilação e reservatórios de combustíveis.

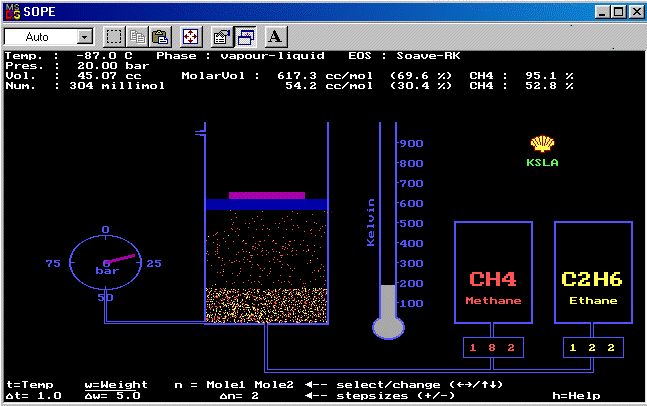

Na Figura 1 seguinte mostra-se uma folha de cálculo  (aplicação ao estudo do equílibrio líquido-vapor no sistema CH4+C2H6)

         FIGURA 1. Folha de cálculo do SOPE  (aplicação ao estudo do equílibrio líquido-vapor no sistema CH4+C2H6)

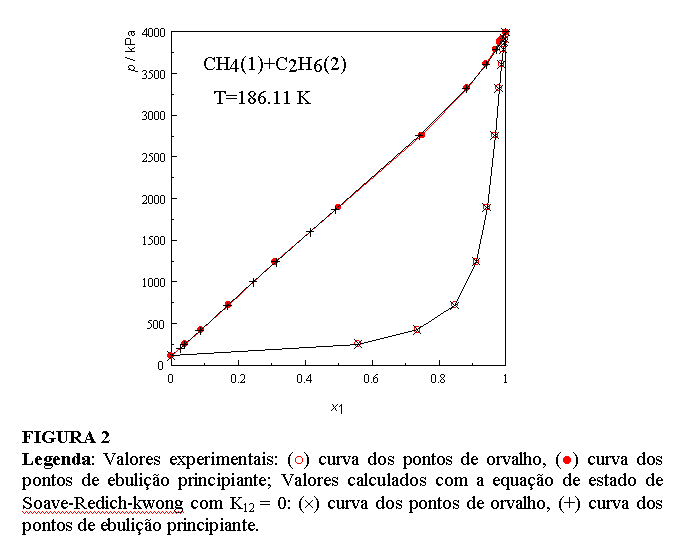

Na Figura 2 comparam-se os valores (P, x, y) experimentais e calculados do SOPE com a equação de Soave-Redlich-Kwong (K12 = 0.0) para o sistema metano+etano com interesse na área do gás natural. A concordância é excelente (mesmo tomando K12=0). Pode no entanto modificar o valor do parâmetro binário K12 - veja  ajuda online do SOPE. Na Tabela 1 são dados os valores (P, x, y) e os valores do volume molar determinados com o SOPE (com a mesma equação de estado).

TABELA 1. Valores calculados (p, x, y) e dos volumes molares do vapor e do líquido em equilíbrio.

Para mais informação sobre as técnicas de cálculo do equilíbrio líquido-gás ligue-se aqui.

Para carregar o sope.exe daqui clique na disquete:

BONS CÁLCULOS
